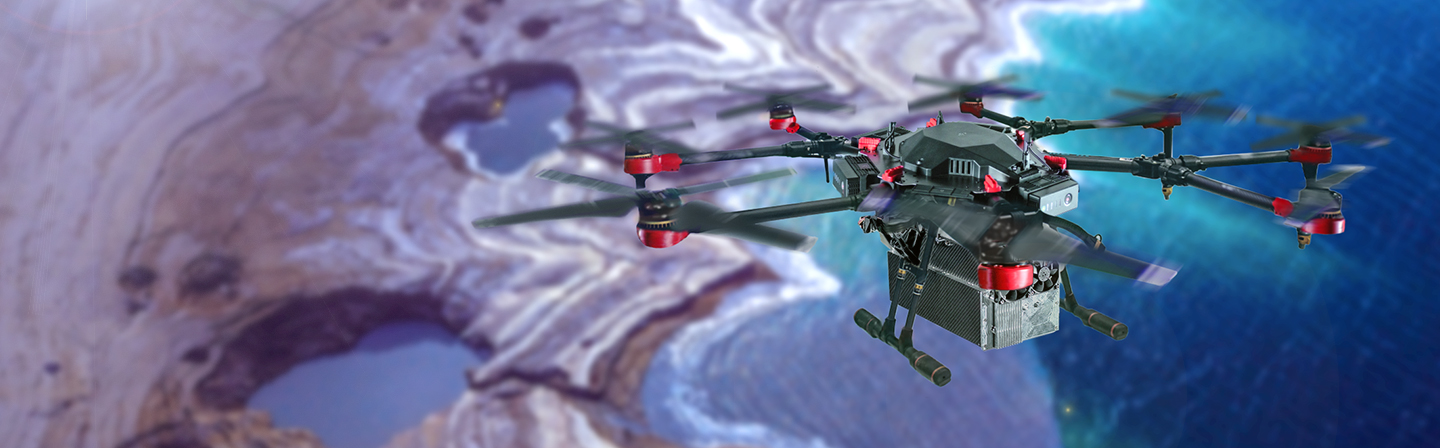

Der ultraleichte Airborne Bathymetric Laser Scanner ABS von Fraunhofer IPM wurde speziell für die Vermessung flacher Gewässer entwickelt. Der ultraleichte LiDAR-Scanner erfasst die Topographie des Gewässerbodens sehr präzise auf Basis von Multiwellenlängen-Puls-Laufzeitmessung.
Küstennahes Gelände und Topographie unter Wasser messen
Wir entwickeln ultraleichte Bathymetrie-LiDAR-Systeme, die die Topographie küstennaher Gewässer detailliert erfassen.
© Dave Primov/Shutterstock, composition Fraunhofer IPM
Gelände und Unterwasser-Topographie
Probemessungen in einer Kiesgrube: Luftaufnahmen eines LiDAR-Scanners und einer multispektralen Kamera geben Aufschluss über die Unterwasser-Topographie und die Topographie küstennaher Bereiche.
Wasserwege und Küstengebiete bathymetrisch erfassen
Die Vermessung der Topographie von Meeresböden und Gewässerbetten sowie von Gewässer-Infrastruktur gewinnt weltweit an Bedeutung. Gründe sind der zunehmende Wasserverkehr in Zeiten globalisierten Handels einerseits, der Küstenschutz angesichts des Klimawandels andererseits. Beide Entwicklungen haben erhebliche Auswirkungen auf die Meeres- und Gewässer-Infrastruktur.
Eine regelmäßige Überwachung der Wasserböden und kritischer Elemente ist daher wichtig. Heutzutage werden Wasserwege und Küstengebiete per Satellit oder luftgestützter Fernerkundung bathymetrisch kartographiert. Infrastrukturelemente wiederum werden vorwiegend punktuell vor Ort meist manuell untersucht. Aufnahmen aus Flugzeugen und von Satelliten sind in ihrer Auflösung begrenzt und zudem kostspielig. Inspektionen von Hand sind ebenfalls teuer, da zeitintensiv und ergeben darüber hinaus kein objektives Prüfergebnis. Scannerbasierte Bathmetry-Systeme wie unser Airborne Bathymetric Laser Scanner ABS können in Zukunft einen wesentlichen Beitrag zur Sicherheit von Gewässern leisten.
Multiwellenlängen-Laserscanner für hochauflösende Messung der Meeresboden-Topographie aus der Luft
Leichtgewichtige und vergleichsweise preisgünstige Bathymetriesysteme, die hochauflösende Messdaten liefern, sind am Markt heute nicht verfügbar. Der Airborne Bathymetric Laser Scanner ABS wurde speziell für bathymetrische und ökologische Anwendungen (z. B. zur Überwachung der Wassertiefe in Seen oder an Küstenlinien) entwickelt. Montiert auf einer Drohne (Unmanned Aerial Vehicle, UAV) kann das kleine und leichte Messsystem sicher über die Wasseroberfläche navigiert werden. Der Laserscanner misst aus einer Höhe von bis zu 100 Metern im Pulslaufzeitverfahren mit zwei unterschiedlichen Wellenlängen. Dank Multi-Wellenlängen-LiDAR liefert das Messsystem sehr präzise 3D-Daten zur Erstellung digitaler 3D-Topographiekarten. Der ABS kann mit einer GNSS/IMU-Positionierungseinheit ausgestattet werden und liefert so georeferenzierte Daten als » Full-Wave From«-Signal sowie auch als Punktwolke im LAS-Format.
