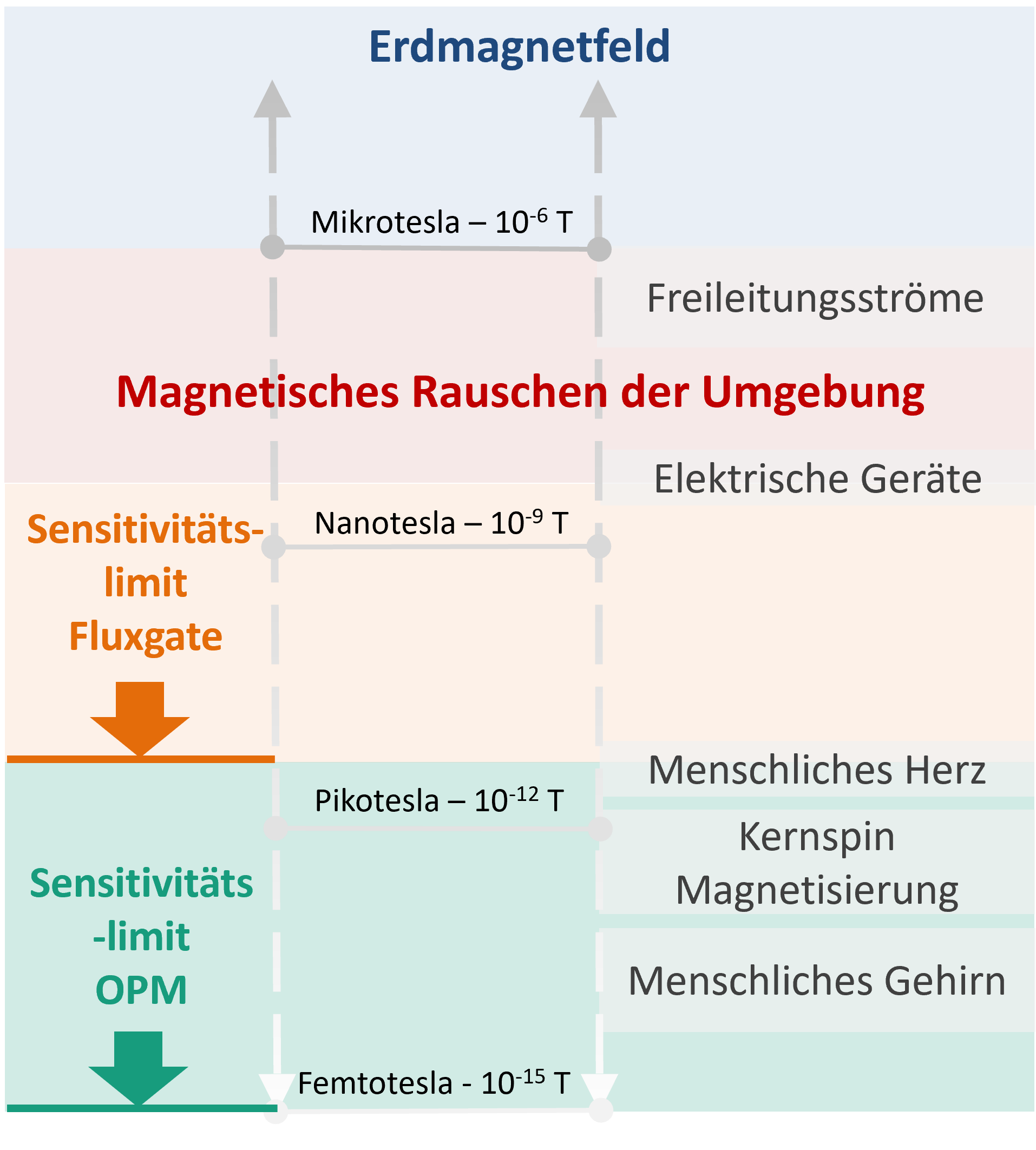

Fraunhofer-Institut für Physikalische Messtechnik IPMMagnetfelder können im Inneren von Objekten durch kontaktfreie Messungen von außen nachgewiesen werden, da Magnetfelder im Gegensatz zu elektrischen Feldern kaum abgeschirmt werden. Dies kann jedoch ein Hindernis für Messsysteme sein, die auf Magnetfeldsensoren basieren, da sämtliche Objekte in unserer alltäglichen Umgebung Magnetfelder erzeugen (siehe Abbildung). Daher ist es wichtig, die magnetische Umgebung solcher Messsysteme sorgfältig zu kontrollieren.

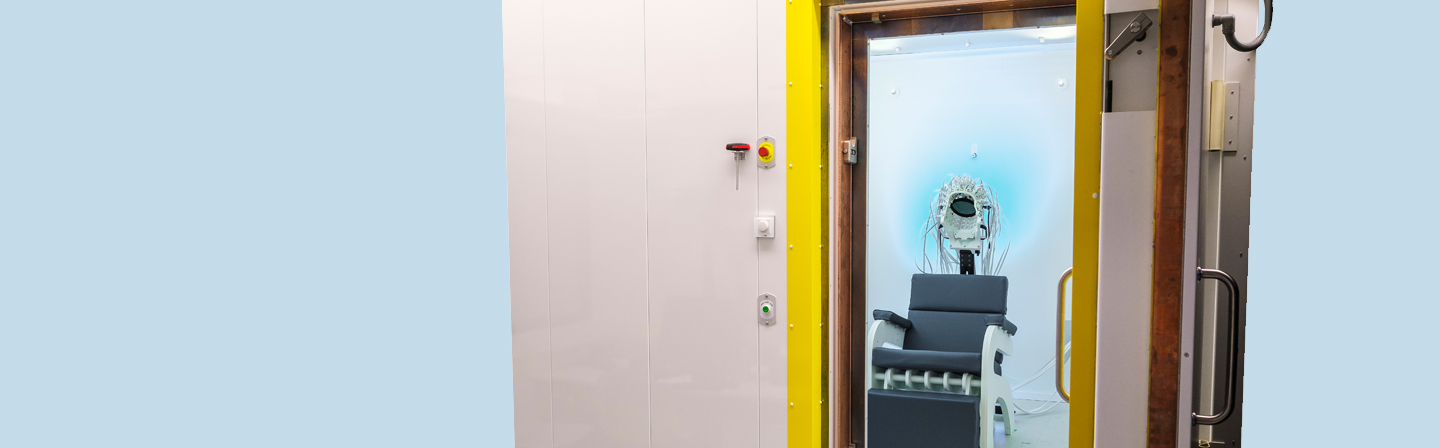

Der magnetisch abgeschirmte Raum (MSR) am Fraunhofer IPM hat eine Größe von 30 m2.
Highend-Infrastruktur für Magnetfeldmessungen
Mit unserem magnetisch abgeschirmten Raum (MSR) verfügen wir über eine optimale Infrastruktur für rauscharme Magnetfeldmessungen – z. B. für die Materialprüfung oder für Durchflussmessungen.
© Fraunhofer IPM
Magnetfeldmessungen | Magnetisch abgeschirmter Raum (MSR)
Rauscharme Magnetfeldmessungen im magnetisch abgeschirmten Raum
Das Fraunhofer IPM verfügt über einen hochmodernen magnetisch abgeschirmten Raum (MSR), der speziell für rauscharme Magnetfeldmessungen entwickelt wurde. Durch die Verwendung von hochpermeablen Materialien – zwei Schalen aus Mu-Metall für die niederfrequente Schirmung und einer Aluminiumschale für die hochfrequente Schirmung – wird eine ausgezeichnete Schirmwirkung für alle Frequenzen erzielt. Aufgrund der Remanenz des Mu-Metalls ist es notwendig, den MSR regelmäßig zu entmagnetisieren, um die statischen Magnetfelder im Inneren auf wenigen Nanotesla zu halten. Im Kernbereich des MSR (innerer 1 m3) erreichen wir reproduzierbare magnetische Restfelder von ca. 1–2 Nanotesla. Zusätzlich nimmt der Schirmfaktor des MSR mit der Frequenz der Störquelle signifikant zu. Deshalb ist es möglich, Rauschquellen der Umgebung um Größenordnungen zu unterdrücken, um genaue Messungen durchzuführen.
Reiternavigation
Technische Daten des MSR
| Nutzbares Volumen für rauscharme Messungen |
2 m × 2 m × 2 m |
| Messbereich | Nullfeld bis 100 µT |
| Magnetische Restfelder | im Bereich 1–2 nT |
| Hochfrequenz-Leckerkennung getestet nach NSA 65-6 |
